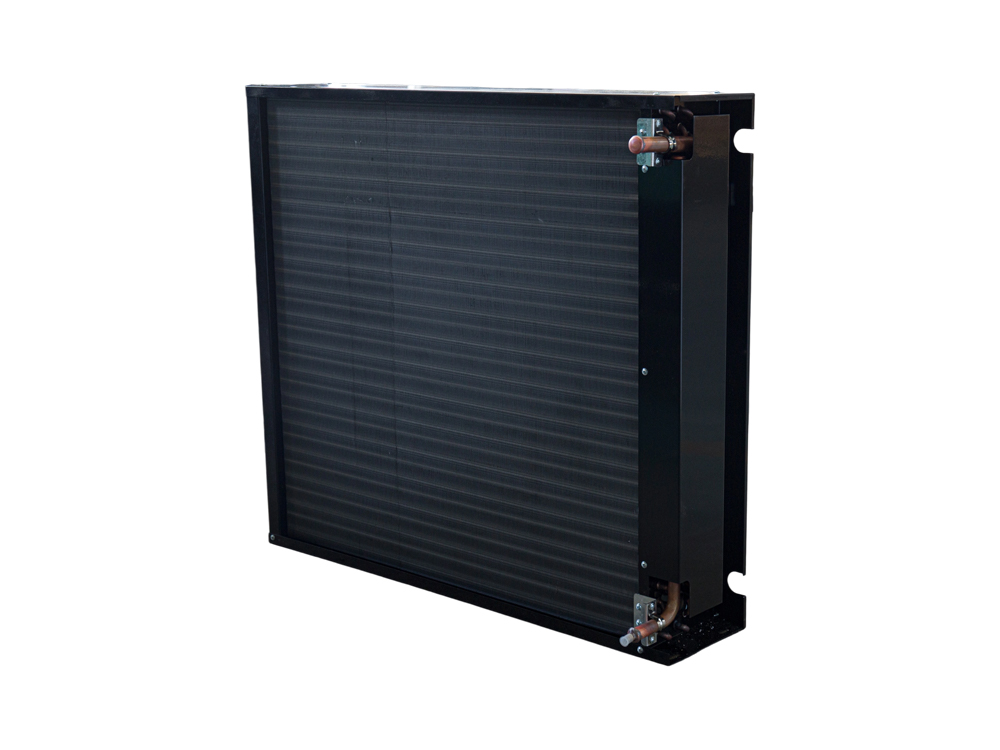

H-tip kondenzatora s jednom zračnom pločom

H-tip kondenzatora s jednom zračnom pločom ima integrirani raspored ploča i ventilatora, što rezultira kompaktnom strukturom i učinkovitim poboljšanjem iskorištenosti prostora. Njegova jedinica za izmjenu topline izgrađena je od više setova paralelnih rebrastih cijevi od aluminijske legure, povećavajući površinu kako bi se poboljšala učinkovitost izmjene topline između zraka i rashladnog sredstva. Sustav ventilatora obično koristi motor s vanjskim rotorom ili izravnu pogonsku strukturu, nudeći promjenjivu prilagodbu brzine kako bi odgovarao različitim radnim uvjetima.

Ova vrsta kondenzatora kompatibilna je s raznim rashladnim sredstvima, uključujući uobičajene medije kao što su R22, R404 i R507. Njegov radni raspon tlaka pokriva uvjete srednjeg i visokog tlaka, a antikorozivna obrada stijenke cijevi čini ga pogodnim za korištenje u vrućim i vlažnim okruženjima. Neki modeli opremljeni su zaštitnom mrežicom i postoljem za prigušivanje vibracija kako bi se ublažio vanjski utjecaj na okoliš i smanjile radne vibracije.

Oprema se može konfigurirati s jednim ili dva ventilatora, ovisno o stvarnim potrebama. Neki modeli podržavaju modularnu paralelnu instalaciju za jednostavno proširenje kapaciteta sustava. Prikladan je za komercijalno hlađenje, hladno skladištenje i industrijske rashladne primjene.
